Пневматическая винтовка Diana54 Airking разрабатывалась как альтернатива винтовкам магнум класса других производителей например она успешно конкурирует с винтовкой GAMO HUNTER1250, превосходя ее при этом по качеству изготовления и некоторым другим параметрам. Очередной раз немецкий производитель доказал свое превосходство на рынке пневматического оружия и по этому Diana 54 носит гордое название Air King – Король Пневматики.
Тип: Пневматическая пружинно поршневая винтовка (ППП) с боковым рычагом взведения. Энергия пружины в момент выстрела сжимает воздух разгоняющий пулю.
Старшая модель пятидесятой серии имеет отличие от предшественниц. Так, следует особо отметить систему компенсации отдачи, которой нет на 48, 52 Дианах.
Вес винтовки довольно велик -4.6кг, но что поделать, за мощность этой винтовки магнум класса приходится расплачиваться. Если бы винтовка с такой пружиной имела меньший вес, то прицельная стрельба из неё была бы практически невозможна.
Длина винтовки Diana 54 -1130мм,
Длина ствола 440мм.
Начальная скорость пули, заявленная немецким производителем Dianawerk GmbH & Co. составляет 320м\с, что вполне соответствует действительности при стрельбе пулями Diabolo Jumbo Exact Heavy. Этот тип пуль является оптимальным для винтовки Diana 54.
Техническая кучность стрельбы достижимая при определенных условиях составляет 17мм на дальности 50 метров, что является весьма и весьма впечатляющим результатом для пружинно поршневой винтовки класса магнум.
Мощность винтовки достижимая с пружиной FAC версии равна 26Дж, позволяет уверенно поражать мелкую дичь и птицу на расстоянии 40-50 метров. Ходовая охота с Diana 54 рекомендуется физически крепким лицам.
Усилие взвода FAC пружины составляет 18 кг, значит Diana 54 вполне «по плечу» и юношам и девушкам, правда, опять-таки, с оглядкой на значительный вес самой винтовки.

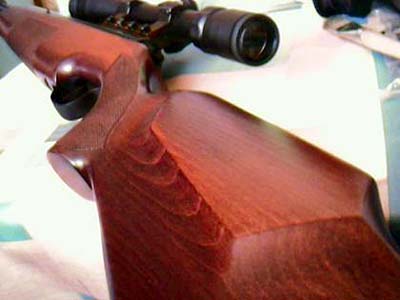

Ложе изготовлено из отборной буковой доски, прекрасно обработано изнутри и имеет достаточно серьезный вид снаружи. Удобство удержания винтовки достигнуто насечкой на цевье и рукоятке, а удобство прицеливания «кабаньей спинкой» - упором под щеку стрелка на прикладе. Ложе пропитано влагостойким составом.
Ствол изготовлен из немецкой стали, в лучших традициях «Krupp» и «lotahr Walther» , имеет как и все винтовки Diana сороковой и пятидесятой серии 8 прямоугольных нарезов, а так же чок- дульное сужение плотно вжимающее пулю в нарезы , тем самым исключая какие либо биения пули в момент при прохождении по стволу. Фаска ровная, обеспечивает пуле равномерный сход с нарезов в момент выстрела. Казенный срез ствола имеет конический профиль, увеличивая, таким образом площадь контакта с уплотнителем компрессора.
Такой ствол гарантирует максимальную кучность и является наибольшим достоинством винтовки Diana 54.
Прицельные приспособления и устройство
Надульник винтовки имеет подвижную, регулируемую мушку открытого типа. Мушка может перемещаться при настройке винтовки по наклонной направляющей надульника. Это необходимо при пристрелке винтовки на дальние расстояния. В нужной позиции мушка туго затягивается винтом.
Целик - регулируемый в штатных плоскостях, то есть по - горизонтали и по- вертикали. Закреплен двумя винтами на ствольной коробке. Целик имеет вставки с разного профиля прорезями, которые позволяют подобрать наиболее удобный для прицеливания вид.
Оптический прицел традиционно устанавливается на «ластохвост» , рекомендуется приобрести моноблочный кронштейн. Оптику следует ставить исключительно проверенную для магнум пневматики, например оптический прицел Bushnell 3-9x40 AOGD, при соответствующем уходе прослужит вам очень долго.

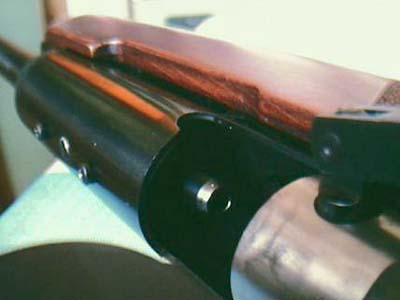

Казенник изготовлен из стали, он жестко фиксирует ствол, исключая практически возможность его съема. Казенник так же неподвижно закреплен в ствольной коробке.
Затворная (ствольная) коробка имеет окошко для ручной зарядки пуль, оно находится сразу за целиком (прицел). С правой стороны ствольная коробка имеет прорезь для того чтобы тяга взведения могла свободно перемещаться и толкать поршень. Поверхность ствольной коробки, как впрочем, и почти все остальные детали конструкции оксидированы. Оксидирование это химическое покрытие металлических поверхностей повышающее их стойкость к коррозии.

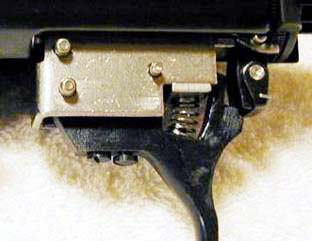

УСМ (ударно спусковой механизм) выполнен в виде съемного отдельного блока. Имеет ряд спецификаций различающихся параметрами настройки спуска. С помощью двух винтов регулируется длина хода спускового крючка и усилие необходимое для его спуска. УСМ имеет предохранитель блокирующий спусковой крючок, тем самым исключая самопроизвольный выстрел при неосторожном нажатии на спуск. В ствольной коробке УСМ удерживается двумя штифтами. Конструкция УСМ может различаться в некоторых сериях DIANA 54. Разборку УСМ рекомендуем производить не торопясь, запоминая расположение деталей.
Компенсатор отдачи реализован весьма оригинально: два элемента крепления ложа имеют подпружиненные направляющие. Во время выстрела пружины сжимаются, компенсируя удар мощной боевой пружины.
Стакан компрессора стальной, каленый, в передней правой части имеет серьгу, которая шарнирно связана с рычагом взведения. В торце цилиндра имеется перепускное отверстие которое снабжено
Перепускным уплотнителем – полиуретановым кольцом, имеющим внутренний конус. Уплотнитель при запирании плотно прилегает к казенному срезу ствола, обеспечивая, необходимую для производства выстрела герметичность. Ресурс уплотнителя 4000 выстрелов.
Поршень имеет центральный зацеп, отличается высоким качеством и точностью изготовления. Ресурс поршня неограничен.

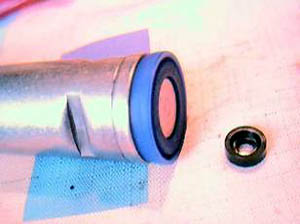

Манжета оригинальная - манжета Diana 54 изготовлена из особого сорта каучука, обеспечивает максимальную компрессию на протяжении 3000-3500 выстрелов.
Пружина – версии «FAC» имеет диаметр 21мм длина ее составляет 300мм а сечение проволоки 3.2мм. Количество витков у такой пружины 35 при общей массе 110г. Пружины «F» версии и версии «Магнум» соответственно имеют отличия. Устанавливая пружину магнум, вы тем самым увеличиваете мощность винтовки, поднимая ее с разрешенных законом 7.5Дж до 23 -30Дж имейте это в виду.
Задник УСМ - композитный пластик. В нем крепится кнопка неавтоматического предохранителя.
Направляющая пружины так же изготовлена из композитных материалов, применение которых оправдывает снижение общего веса винтовки и нисколько не влияет на надежность тех или иных узлов винтовки. Для излишне мнительных пользователей мы рекомендуем заменить ее на стальную – точеную.
Вообще многие пластиковые детали используемые в современных пневматических винтовках можно заменить на металлические, таким образом, неоправданно увеличивая вес винтовки и нарушая ее баланс.

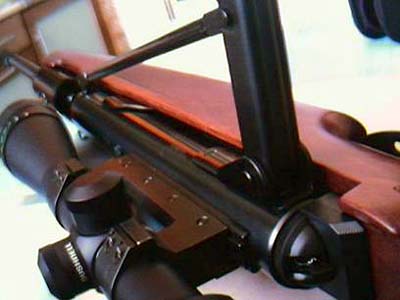

Рычаг и тяга взведения стальные. Опорой рычага взведения служит ось закрепленная в металлическом уголке-косынке с правой тыльной стороны ствольной коробки.
Разобрав винтовку, рекомендуем удалить из стакана компрессора излишки заводской консервационной смазки, да и вообще полностью очистить винтовку от этой субстанции, вытерев насухо ветошью. После, смажьте пружину дисульфид-молибденовой смазкой, а поршень и другие сопряженные элементы конструкции, протрите ветошью с синтетической смазкой.
Данная процедура поможет изначально повысить ресурс вашей винтовки и сохранит долгую жизнь манжете поршня и пружине.
Сборка винтовки Diana 54 производится в обратной последовательности. При этом убедитесь что вы установили на место упомянутые выше шайбочки.
Особенности конструкции и материалы использованные в конструкции DIANA 54 позволяют эксплуатировать ее в течении многих лет, заменяя лишь расходники: пружину, манжету, уплотнитель.
Выводы:
Стрельба из DIANA 54 приносит огромное удовольствие, особенно тем стрелкам, которые уже имеют опыт обращения с пневматическим оружием. Только опытные владельцы пневматики смогут оценить все достоинства этой непревзойденной в своем классе винтовки. Новичкам же купившим Diana 54, мы рекомендуем первое время тренироваться стрельбе с упора, т.е. опирая цевье винтовки на устойчивую поверхность. Научившись «собирать кучу» сначала на 15 метров, а затем на 25-30 пользуясь открытым прицелом, вы можете начать тренировки, стреляя из стойки. Установка оптического прицела оправдает ожидания тех стрелков, кто имеет достаточные навыки стрельбы в стойке и с открытого прицела.
Тип: Пневматическая пружинно поршневая винтовка (ППП) с боковым рычагом взведения. Энергия пружины в момент выстрела сжимает воздух разгоняющий пулю.
Старшая модель пятидесятой серии имеет отличие от предшественниц. Так, следует особо отметить систему компенсации отдачи, которой нет на 48, 52 Дианах.
Вес винтовки довольно велик -4.6кг, но что поделать, за мощность этой винтовки магнум класса приходится расплачиваться. Если бы винтовка с такой пружиной имела меньший вес, то прицельная стрельба из неё была бы практически невозможна.
Длина винтовки Diana 54 -1130мм,
Длина ствола 440мм.
Начальная скорость пули, заявленная немецким производителем Dianawerk GmbH & Co. составляет 320м\с, что вполне соответствует действительности при стрельбе пулями Diabolo Jumbo Exact Heavy. Этот тип пуль является оптимальным для винтовки Diana 54.
Техническая кучность стрельбы достижимая при определенных условиях составляет 17мм на дальности 50 метров, что является весьма и весьма впечатляющим результатом для пружинно поршневой винтовки класса магнум.
Мощность винтовки достижимая с пружиной FAC версии равна 26Дж, позволяет уверенно поражать мелкую дичь и птицу на расстоянии 40-50 метров. Ходовая охота с Diana 54 рекомендуется физически крепким лицам.
Усилие взвода FAC пружины составляет 18 кг, значит Diana 54 вполне «по плечу» и юношам и девушкам, правда, опять-таки, с оглядкой на значительный вес самой винтовки.
Ложе изготовлено из отборной буковой доски, прекрасно обработано изнутри и имеет достаточно серьезный вид снаружи. Удобство удержания винтовки достигнуто насечкой на цевье и рукоятке, а удобство прицеливания «кабаньей спинкой» - упором под щеку стрелка на прикладе. Ложе пропитано влагостойким составом.
Ствол изготовлен из немецкой стали, в лучших традициях «Krupp» и «lotahr Walther» , имеет как и все винтовки Diana сороковой и пятидесятой серии 8 прямоугольных нарезов, а так же чок- дульное сужение плотно вжимающее пулю в нарезы , тем самым исключая какие либо биения пули в момент при прохождении по стволу. Фаска ровная, обеспечивает пуле равномерный сход с нарезов в момент выстрела. Казенный срез ствола имеет конический профиль, увеличивая, таким образом площадь контакта с уплотнителем компрессора.
Такой ствол гарантирует максимальную кучность и является наибольшим достоинством винтовки Diana 54.
Прицельные приспособления и устройство
Надульник винтовки имеет подвижную, регулируемую мушку открытого типа. Мушка может перемещаться при настройке винтовки по наклонной направляющей надульника. Это необходимо при пристрелке винтовки на дальние расстояния. В нужной позиции мушка туго затягивается винтом.
Целик - регулируемый в штатных плоскостях, то есть по - горизонтали и по- вертикали. Закреплен двумя винтами на ствольной коробке. Целик имеет вставки с разного профиля прорезями, которые позволяют подобрать наиболее удобный для прицеливания вид.
Оптический прицел традиционно устанавливается на «ластохвост» , рекомендуется приобрести моноблочный кронштейн. Оптику следует ставить исключительно проверенную для магнум пневматики, например оптический прицел Bushnell 3-9x40 AOGD, при соответствующем уходе прослужит вам очень долго.
Казенник изготовлен из стали, он жестко фиксирует ствол, исключая практически возможность его съема. Казенник так же неподвижно закреплен в ствольной коробке.
Затворная (ствольная) коробка имеет окошко для ручной зарядки пуль, оно находится сразу за целиком (прицел). С правой стороны ствольная коробка имеет прорезь для того чтобы тяга взведения могла свободно перемещаться и толкать поршень. Поверхность ствольной коробки, как впрочем, и почти все остальные детали конструкции оксидированы. Оксидирование это химическое покрытие металлических поверхностей повышающее их стойкость к коррозии.
УСМ (ударно спусковой механизм) выполнен в виде съемного отдельного блока. Имеет ряд спецификаций различающихся параметрами настройки спуска. С помощью двух винтов регулируется длина хода спускового крючка и усилие необходимое для его спуска. УСМ имеет предохранитель блокирующий спусковой крючок, тем самым исключая самопроизвольный выстрел при неосторожном нажатии на спуск. В ствольной коробке УСМ удерживается двумя штифтами. Конструкция УСМ может различаться в некоторых сериях DIANA 54. Разборку УСМ рекомендуем производить не торопясь, запоминая расположение деталей.
Компенсатор отдачи реализован весьма оригинально: два элемента крепления ложа имеют подпружиненные направляющие. Во время выстрела пружины сжимаются, компенсируя удар мощной боевой пружины.
Стакан компрессора стальной, каленый, в передней правой части имеет серьгу, которая шарнирно связана с рычагом взведения. В торце цилиндра имеется перепускное отверстие которое снабжено
Перепускным уплотнителем – полиуретановым кольцом, имеющим внутренний конус. Уплотнитель при запирании плотно прилегает к казенному срезу ствола, обеспечивая, необходимую для производства выстрела герметичность. Ресурс уплотнителя 4000 выстрелов.
Поршень имеет центральный зацеп, отличается высоким качеством и точностью изготовления. Ресурс поршня неограничен.
Манжета оригинальная - манжета Diana 54 изготовлена из особого сорта каучука, обеспечивает максимальную компрессию на протяжении 3000-3500 выстрелов.
Пружина – версии «FAC» имеет диаметр 21мм длина ее составляет 300мм а сечение проволоки 3.2мм. Количество витков у такой пружины 35 при общей массе 110г. Пружины «F» версии и версии «Магнум» соответственно имеют отличия. Устанавливая пружину магнум, вы тем самым увеличиваете мощность винтовки, поднимая ее с разрешенных законом 7.5Дж до 23 -30Дж имейте это в виду.
Задник УСМ - композитный пластик. В нем крепится кнопка неавтоматического предохранителя.
Направляющая пружины так же изготовлена из композитных материалов, применение которых оправдывает снижение общего веса винтовки и нисколько не влияет на надежность тех или иных узлов винтовки. Для излишне мнительных пользователей мы рекомендуем заменить ее на стальную – точеную.
Вообще многие пластиковые детали используемые в современных пневматических винтовках можно заменить на металлические, таким образом, неоправданно увеличивая вес винтовки и нарушая ее баланс.
Рычаг и тяга взведения стальные. Опорой рычага взведения служит ось закрепленная в металлическом уголке-косынке с правой тыльной стороны ствольной коробки.
Как правильно разобрать винтовку Diana 54:
- Используя крестовую отвертку, отвинтите 2винта под ложем винтовки. Один из них находится в цевье под казенником, а второй перед скобой спускового крючка.
- Не торопясь отделите ложу винтовки при этом обратите внимание на металлические и резиновые шайбы открученных винтов. Не потеряйте их.
- Немного отклоните рычаг взведения в сторону, освобождая толкатель. Тонкой отверткой подденьте и снимите шайбу, которая фиксирует винт рычага взведения в ствольной коробке (шайба внизу).
- Вытолкните сам винт вверх. Вновь постарайтесь не потерять тонкие шайбы, которые находятся с двух сторон рычага.
- Используя всю ту же отвертку, снимите шайбу которая удерживает штифт тяги взведения (под рычагом)
- Снимите взводный рычаг
- Удобно расположив винтовку на краю верстака, выколотите ближний к казеннику штифт.
- Длинной выколоткой выбейте задний штифт, оставив вместо него выколотку.
- Уперев винтовку в стол, отожмите задник, осторожно вынимая стержень выколотки. Таким образом, вы извлечете блок УСМ из ствольной коробки.
- Вытащите пластиковую направляющую с шайбой и боевой пружиной.
Разобрав винтовку, рекомендуем удалить из стакана компрессора излишки заводской консервационной смазки, да и вообще полностью очистить винтовку от этой субстанции, вытерев насухо ветошью. После, смажьте пружину дисульфид-молибденовой смазкой, а поршень и другие сопряженные элементы конструкции, протрите ветошью с синтетической смазкой.
Данная процедура поможет изначально повысить ресурс вашей винтовки и сохранит долгую жизнь манжете поршня и пружине.
Сборка винтовки Diana 54 производится в обратной последовательности. При этом убедитесь что вы установили на место упомянутые выше шайбочки.
Особенности конструкции и материалы использованные в конструкции DIANA 54 позволяют эксплуатировать ее в течении многих лет, заменяя лишь расходники: пружину, манжету, уплотнитель.
Выводы:
Стрельба из DIANA 54 приносит огромное удовольствие, особенно тем стрелкам, которые уже имеют опыт обращения с пневматическим оружием. Только опытные владельцы пневматики смогут оценить все достоинства этой непревзойденной в своем классе винтовки. Новичкам же купившим Diana 54, мы рекомендуем первое время тренироваться стрельбе с упора, т.е. опирая цевье винтовки на устойчивую поверхность. Научившись «собирать кучу» сначала на 15 метров, а затем на 25-30 пользуясь открытым прицелом, вы можете начать тренировки, стреляя из стойки. Установка оптического прицела оправдает ожидания тех стрелков, кто имеет достаточные навыки стрельбы в стойке и с открытого прицела.
